VCMA-0630-R33-M-1A
MAZO 0.33 µH 21.5 A shielded power inductor
- インダクタンス
- 0.33 µH
- Isat
- 27 A
- Idc
- 21.5 A
- DCR 最大
- 3.5 mΩ
- ブランド
- MAZO
- シリーズ
- VCMA-0630
- サイズ
- 7.3 × 6.8 × 3 mm
- 関連する用途
- 車載 / OBC
- 特長
- AEC-Q200磁気シールドRoHSハロゲンフリー
- 在庫
- メーカー在庫あり
メーカーシリーズ画像
仕様
BrandMAZO / Mazotech
SeriesVCMA-0630
Inductance L00.33 µH ±20% (1 MHz, 1.0 V)
DCR typ.3 mΩ
DCR max.3.5 mΩ
Heating current Idc typ.21.5 A
Heating current Idc max.21 A
Saturation current Isat typ.27 A
Saturation current Isat max.25 A
Rated voltage max.75 V
Package7.3 × 6.8 × 3.0 mm max
Operating temperature-55 °C to +125 °C (ambient plus self-temperature rise)
Magnetic constructionMagnetically shielded, low EMI
QualificationAEC-Q200 qualified; RoHS compliant; halogen free
Packaging1500 pieces/reel
ApplicationsAutomotive applications
データシートの要点

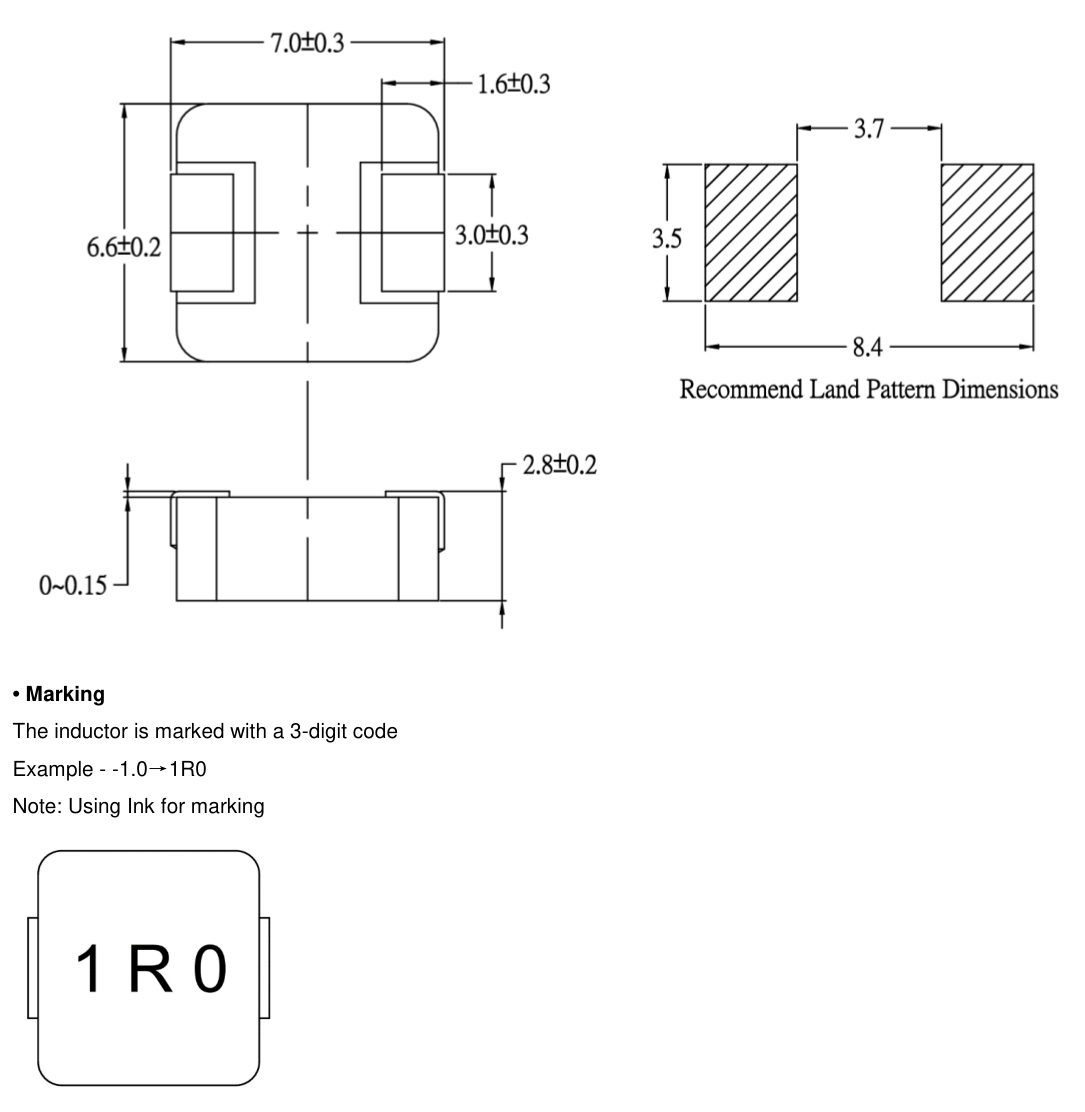

- 推奨ランドパターン
- 3.5 × 2.35 mm のパッド 2 個、間隔 3.7 mm、全長 8.4 mm
- インダクタンス測定条件
- 1 MHz、1.0 V、25 °C
- 電流の定義
- Isat：インダクタンスが約 30% 低下；Idc：温度上昇 約 40 °C

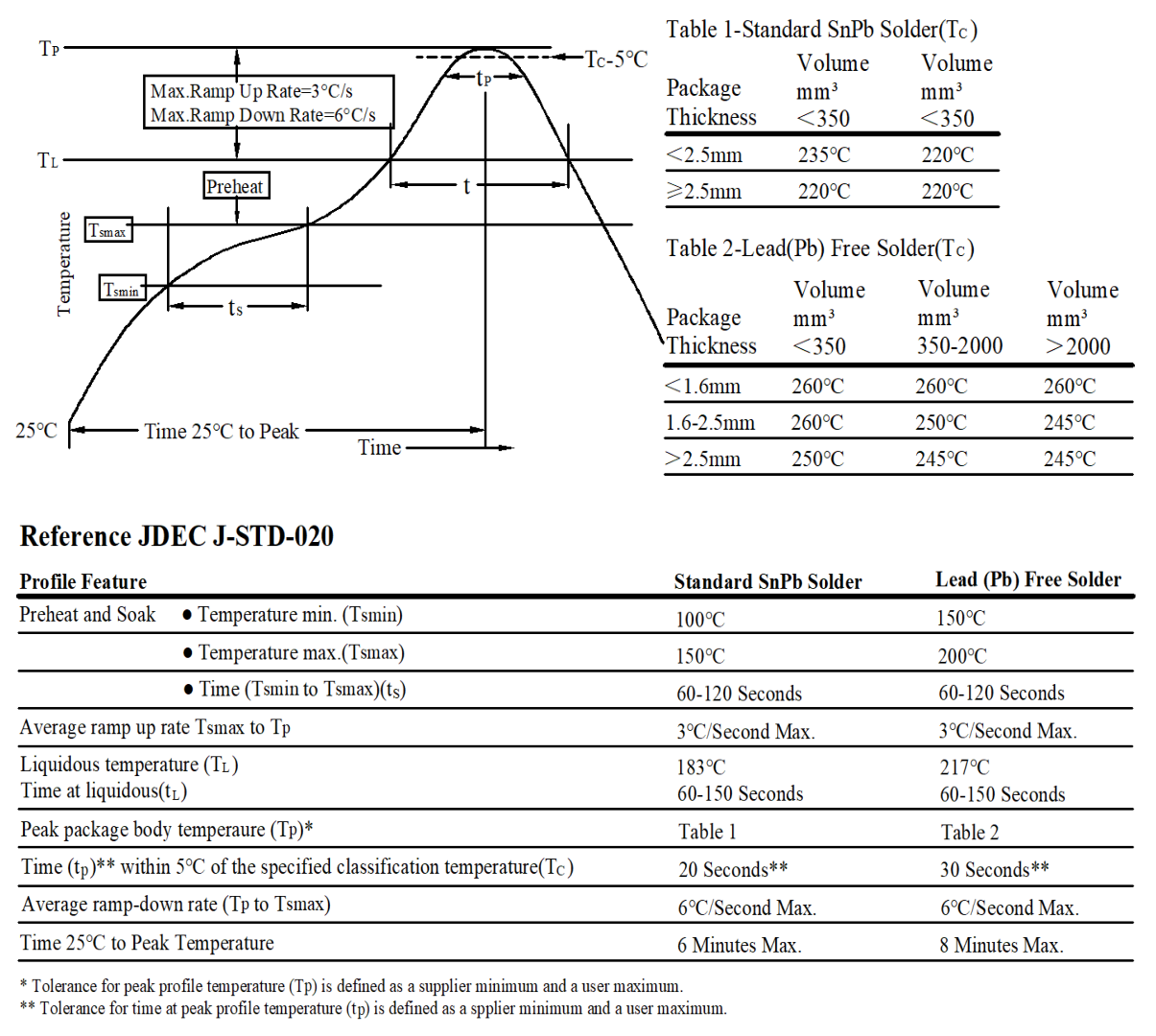

- はんだ付け
- リフロー（J-STD-020 準拠）
- 使用温度（周囲 + 自己発熱）
- -55 ~ +125 °C
- 保存温度
- -55 ~ +125 °C

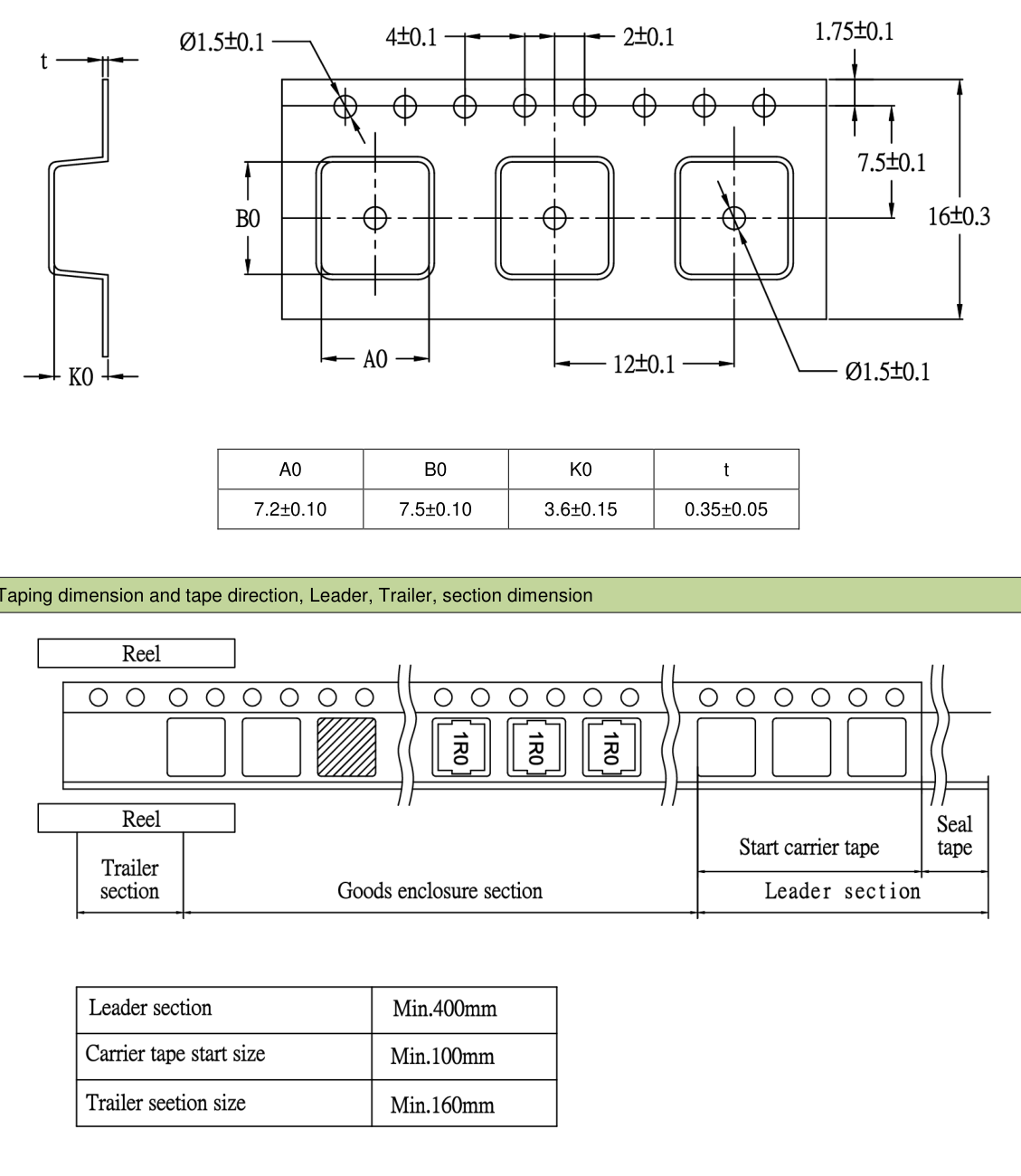

- 梱包
- 1 リール 1500 個；キャリアテープのポケット 7.2±0.10 × 7.5±0.10 × 3.6±0.15 mm
MAZO データシート VCMA-0630-XXX-M-1A、改訂 A2、2025-11-26、4 ページ
特性グラフ
MAZO データシートの代表特性です（参考値）。

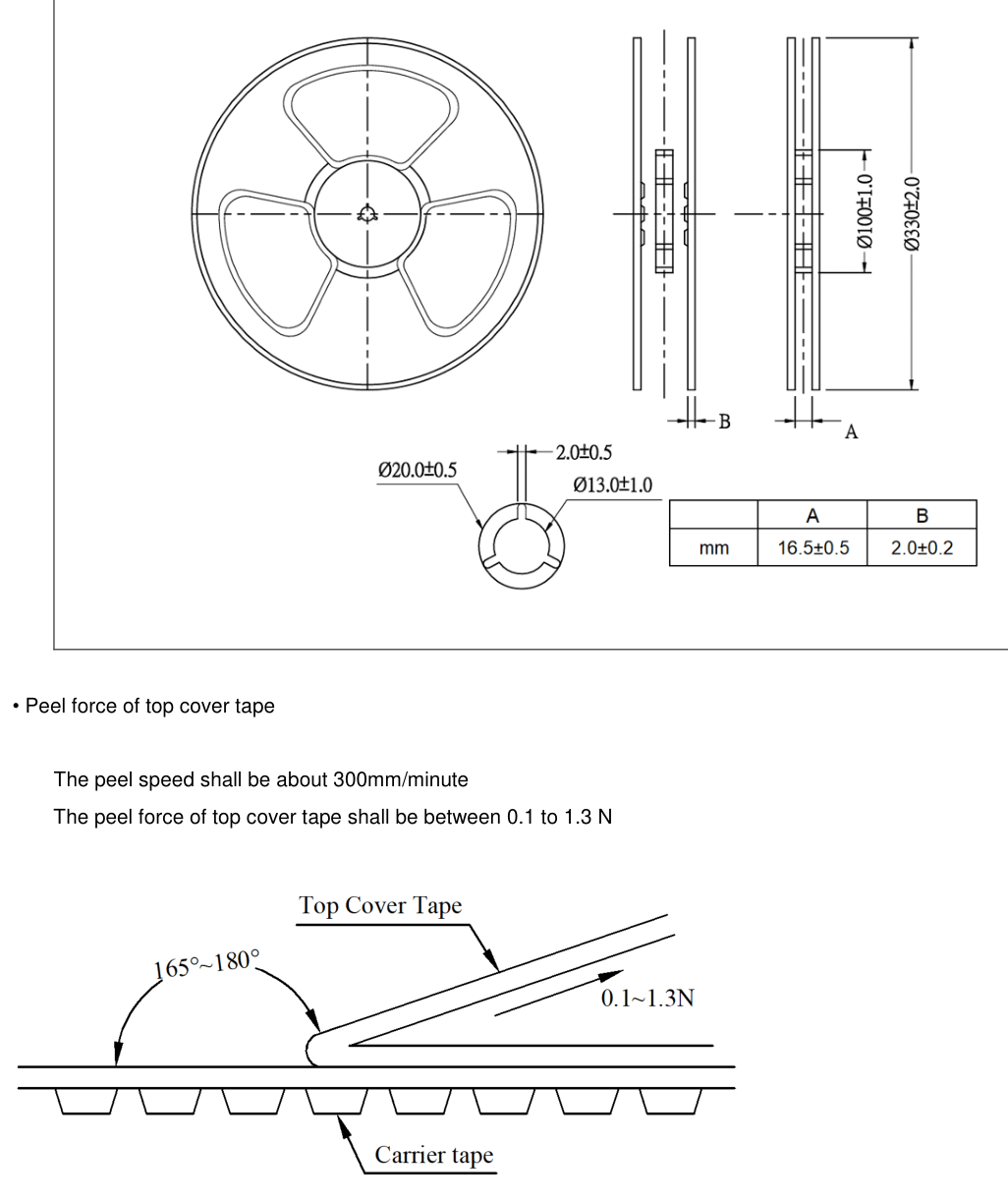

はんだ付けと梱包
以下の部品の代替品
VCMA-0630-R33-M-1A は下記の部品と同じフットプリントクラス・同じ公称値です。置き換える前にランドを確認し、サンプルで評価してください。
| ブランド | 部品番号 | インダクタンス | Isat | Irms | DCR 最大 | サイズ | フットプリント | 推奨ランド | この部品と比べた VCMA-0630-R33-M-1A |
|---|---|---|---|---|---|---|---|---|---|
| Vishay | IHLP2525CZERR33M01IHLP-2525CZ-01 | 0.33 µH | 30 A · 20% | 20 A · 40 °C | 3.9 mΩ | 6.86 × 6.47 × 3 mm | パッド互換 | 3.429 × 2.413 mm、間隔 3.429 mmMAZO に近い（差 0.271 mm） | そのまま置換できる候補 |
| Vishay | IHLP2525CZERR33M5AIHLP-2525CZ-5A | 0.33 µH | 16 A · 20% | 22 A · 40 °C | 3.48 mΩ | 6.86 × 6.47 × 3 mm | パッド互換 | 3.429 × 2.413 mm、間隔 3.429 mmMAZO に近い（差 0.271 mm） | そのまま置換できる候補 |
| Bourns | SRP6530A-R33MSRP6530A | 0.33 µH | 35 A · 30% | 21.5 A · 40 °C | 3.9 mΩ | 7.1 × 6.6 × 3 mm | 同一フットプリントクラス | 3.4 × 1.85 mm、間隔 3.7 mmMAZO と異なる（差 1 mm） | マージンがあれば可、ランドは要確認 |
| Würth Elektronik | 744383770033WE-MAPI 6030 | 0.33 µH | 29 A · 30% | 22.8 A · 40 °C | 2.9 mΩ | 6.6 × 6.6 × 3.1 mm | 同一フットプリントクラス | 6.9 × 2.15 mm、間隔 2.6 mmMAZO と異なる（差 3.4 mm） | マージンがあれば可、ランドは要確認 |
| Bourns | SRP6030CA-R33MSRP6030CA | 0.33 µH | 32 A · 30% | 25 A · 40 °C | 2.5 mΩ | 6.6 × 6.4 × 2.8 mm | 同一フットプリントクラス | 5.6 × 1.55 mm、間隔 2.5 mmMAZO と異なる（差 2.8 mm） | 数値が劣る |
| Coilcraft | XAL6030-331MECXAL6030 | 0.33 µH | 30 A · 30% | 25 A · 40 °C | 2.53 mΩ | 6.36 × 6.56 × 3.1 mm | 同一フットプリントクラス | 5.5 × 1.43 mm、間隔 2.61 mmMAZO と異なる（差 2.93 mm） | 数値が劣る |
| Würth Elektronik | 744373460033WE-LHMI 7030 | 0.33 µH | 47 A · 30% | 17.8 A · 40 °C | 3.9 mΩ | 7.3 × 6.6 × 2.8 mm | 同一フットプリントクラス | 3.5 × 2.95 mm、間隔 2.5 mmMAZO と異なる（差 1.2 mm） | 数値が劣る |
| Würth Elektronik | 744393440033WE-XHMI 6030 | 0.33 µH | 42.9 A · 30% | 16.5 A · 40 °C | 2.31 mΩ | 6.65 × 6.45 × 3 mm | 同一フットプリントクラス | 5.5 × 1.45 mm、間隔 2.55 mmMAZO と異なる（差 2.95 mm） | 数値が劣る |
各比較の説明（8 件）
- Vishay IHLP2525CZERR33M01 (IHLP-2525CZ-01): Same inductance, 0.33 µH vs MAZO 0.33 µH. Saturation current 30 A (20% drop) vs MAZO 27 A typ. (30% drop), rated on different bases so not directly comparable; heating current 20 A (40 °C rise) vs MAZO 21.5 A typ. (40 °C rise). DCR 3.9 mΩ max vs MAZO 3.5 mΩ max. Body 6.86 × 6.47 × 3 mm vs MAZO 7.3 × 6.8 × 3 mm. Land pattern close to MAZO's: two 3.429 × 2.413 mm pads 3.429 mm apart vs MAZO two 3.5 × 2.35 mm pads 3.7 mm apart (gap differs by 0.271 mm). Verdict: drop-in candidate (Idc not lower at 40 °C rise, DCR lower, less conduction loss). Before switching, verify brands define Isat/Irms differently: check the real peak current and allowed temperature rise, the land pattern against both drawings and test samples.
- Vishay IHLP2525CZERR33M5A (IHLP-2525CZ-5A): Same inductance, 0.33 µH vs MAZO 0.33 µH. Saturation current 16 A (20% drop) vs MAZO 27 A typ. (30% drop), rated on different bases so not directly comparable; heating current 22 A (40 °C rise) vs MAZO 21.5 A typ. (40 °C rise). DCR 3.48 mΩ max vs MAZO 3.5 mΩ max. Body 6.86 × 6.47 × 3 mm vs MAZO 7.3 × 6.8 × 3 mm. Land pattern close to MAZO's: two 3.429 × 2.413 mm pads 3.429 mm apart vs MAZO two 3.5 × 2.35 mm pads 3.7 mm apart (gap differs by 0.271 mm). Verdict: drop-in candidate (Idc about 2% lower at 40 °C rise, DCR slightly higher). Before switching, verify brands define Isat/Irms differently: check the real peak current and allowed temperature rise, the land pattern against both drawings and test samples. Both parts are AEC-Q200.
- Bourns SRP6530A-R33M: Same inductance, 0.33 µH vs MAZO 0.33 µH. Saturation current 35 A (30% drop) vs MAZO 27 A typ. (30% drop); heating current 21.5 A (40 °C rise) vs MAZO 21.5 A typ. (40 °C rise). DCR 3.9 mΩ max vs MAZO 3.5 mΩ max. Body 7.1 × 6.6 × 3 mm vs MAZO 7.3 × 6.8 × 3 mm. Land pattern differs from MAZO's: two 3.4 × 1.85 mm pads 3.7 mm apart vs MAZO two 3.5 × 2.35 mm pads 3.7 mm apart (overall span differs by 1 mm). Verdict: replaceable with design margin, pads need checking (MAZO Isat about 23% lower, Idc not lower at 40 °C rise, DCR lower, less conduction loss). Before switching, verify brands define Isat/Irms differently: check the real peak current and allowed temperature rise, the land pattern against both drawings and test samples. Both parts are AEC-Q200.
- Würth Elektronik 744383770033 (WE-MAPI 6030): Same inductance, 0.33 µH vs MAZO 0.33 µH. Saturation current 29 A (30% drop) vs MAZO 27 A typ. (30% drop); heating current 22.8 A (40 °C rise) vs MAZO 21.5 A typ. (40 °C rise). DCR 2.9 mΩ max vs MAZO 3.5 mΩ max. Body 6.6 × 6.6 × 3.1 mm vs MAZO 7.3 × 6.8 × 3 mm, MAZO 0.1 mm lower. Land pattern differs from MAZO's: two 6.9 × 2.15 mm pads 2.6 mm apart vs MAZO two 3.5 × 2.35 mm pads 3.7 mm apart (pad width differs by 3.4 mm). Verdict: replaceable with design margin, pads need checking (MAZO Isat about 7% lower, Idc about 6% lower at 40 °C rise, DCR slightly higher). Before switching, verify brands define Isat/Irms differently: check the real peak current and allowed temperature rise, the land pattern against both drawings and test samples. Both parts are AEC-Q200.
- Bourns SRP6030CA-R33M: Same inductance, 0.33 µH vs MAZO 0.33 µH. Saturation current 32 A (30% drop) vs MAZO 27 A typ. (30% drop); heating current 25 A (40 °C rise) vs MAZO 21.5 A typ. (40 °C rise). DCR 2.5 mΩ max vs MAZO 3.5 mΩ max. Body 6.6 × 6.4 × 2.8 mm vs MAZO 7.3 × 6.8 × 3 mm, MAZO 0.2 mm taller. Land pattern differs from MAZO's: two 5.6 × 1.55 mm pads 2.5 mm apart vs MAZO two 3.5 × 2.35 mm pads 3.7 mm apart (overall span differs by 2.8 mm). Verdict: MAZO figures are weaker, consider only with ample margin (MAZO Isat about 16% lower, Idc about 14% lower at 40 °C rise, DCR slightly higher). Before switching, verify brands define Isat/Irms differently: check the real peak current and allowed temperature rise, height clearance, the land pattern against both drawings and test samples. Both parts are AEC-Q200.
- Coilcraft XAL6030-331MEC: Same inductance, 0.33 µH vs MAZO 0.33 µH. Saturation current 30 A (30% drop) vs MAZO 27 A typ. (30% drop); heating current 25 A (40 °C rise) vs MAZO 21.5 A typ. (40 °C rise). DCR 2.53 mΩ max vs MAZO 3.5 mΩ max. Body 6.36 × 6.56 × 3.1 mm vs MAZO 7.3 × 6.8 × 3 mm, MAZO 0.1 mm lower. Land pattern differs from MAZO's: two 5.5 × 1.43 mm pads 2.61 mm apart vs MAZO two 3.5 × 2.35 mm pads 3.7 mm apart (overall span differs by 2.93 mm). Verdict: MAZO figures are weaker, consider only with ample margin (MAZO Isat about 10% lower, Idc about 14% lower at 40 °C rise, DCR slightly higher). Before switching, verify brands define Isat/Irms differently: check the real peak current and allowed temperature rise, the land pattern against both drawings and test samples. Both parts are AEC-Q200.
- Würth Elektronik 744373460033 (WE-LHMI 7030): Same inductance, 0.33 µH vs MAZO 0.33 µH. Saturation current 47 A (30% drop) vs MAZO 27 A typ. (30% drop); heating current 17.8 A (40 °C rise) vs MAZO 21.5 A typ. (40 °C rise). DCR 3.9 mΩ typ vs MAZO 3 mΩ typ. Body 7.3 × 6.6 × 2.8 mm vs MAZO 7.3 × 6.8 × 3 mm, MAZO 0.2 mm taller. Land pattern differs from MAZO's: two 3.5 × 2.95 mm pads 2.5 mm apart vs MAZO two 3.5 × 2.35 mm pads 3.7 mm apart (gap differs by 1.2 mm). Verdict: MAZO figures are weaker, consider only with ample margin (MAZO Isat about 43% lower, Idc not lower at 40 °C rise, DCR lower, less conduction loss). Before switching, verify brands define Isat/Irms differently: check the real peak current and allowed temperature rise, height clearance, the land pattern against both drawings and test samples.
- Würth Elektronik 744393440033 (WE-XHMI 6030): Same inductance, 0.33 µH vs MAZO 0.33 µH. Saturation current 42.9 A (30% drop) vs MAZO 27 A typ. (30% drop); heating current 16.5 A (40 °C rise) vs MAZO 21.5 A typ. (40 °C rise). DCR 2.31 mΩ max vs MAZO 3.5 mΩ max. Body 6.65 × 6.45 × 3 mm vs MAZO 7.3 × 6.8 × 3 mm. Land pattern differs from MAZO's: two 5.5 × 1.45 mm pads 2.55 mm apart vs MAZO two 3.5 × 2.35 mm pads 3.7 mm apart (overall span differs by 2.95 mm). Verdict: MAZO figures are weaker, consider only with ample margin (MAZO Isat about 37% lower, Idc not lower at 40 °C rise, DCR slightly higher). Before switching, verify brands define Isat/Irms differently: check the real peak current and allowed temperature rise, the land pattern against both drawings and test samples. Both parts are AEC-Q200.
数値の比較方法
Isat と Irms は各社データシートの定義どおりで、基準を数値の後に示しています。MAZO の数値は仕様表の標準値です。
推奨ランド：各社データシートが推奨するパッド幅 × パッド長と 2 つのパッドの間隔を、MAZO と比較しています。
同じフットプリントの他の値
本体サイズが同じ 7.3 × 6.8 mm の部品をインダクタンス順に表示。置き換える前に高さを確認してください。
| 部品番号 | インダクタンス | Isat | Idc | DCR 最大 | 高さ | 単価 |
|---|---|---|---|---|---|---|
| VCMA-0630-R22-M-1A | 0.22 µH | 40 A | 24.5 A | 3 mΩ | 3 mm | $0.30 |
| VCMA-0630-R24-M-1A | 0.24 µH | 32 A | 23.5 A | 3.1 mΩ | 3 mm | $0.30 |
| VCMA-0630-R36-M-1A | 0.36 µH | 26 A | 20 A | 3.7 mΩ | 3 mm | $0.30 |
| VCMA-0630-R47-M-1A | 0.47 µH | 22 A | 19 A | 4.1 mΩ | 3 mm | $0.30 |
| VCMA-0630-R56-M-1A | 0.56 µH | 19 A | 18 A | 4.5 mΩ | 3 mm | $0.30 |
| VCMA-0630-R68-M-1A | 0.68 µH | 18 A | 16 A | 5.3 mΩ | 3 mm | $0.30 |
| VCMA-0630-R82-M-1A | 0.82 µH | 17 A | 14.5 A | 6 mΩ | 3 mm | $0.23 |
| VCMA-0630-1R0-M-1A | 1 µH | 15.5 A | 13.5 A | 7.4 mΩ | 3 mm | $0.24 |
| VCMA-0630-1R5-M-1A | 1.5 µH | 14.5 A | 12 A | 11 mΩ | 3 mm | $0.23 |
| VCMA-0630-2R2-M-1A | 2.2 µH | 12.5 A | 9.5 A | 15 mΩ | 3 mm | $0.23 |
| VCMA-0630-5R6-M-1A | 5.6 µH | 6.5 A | 5.5 A | 42 mΩ | 3 mm | $0.33 |
| VCMA-0630-6R8-M-1A | 6.8 µH | 6 A | 5 A | 48 mΩ | 3 mm | $0.30 |
同じインダクタンスの他のサイズ
小さい順。本体が大きいほど一般に電流に余裕があります。ランドは異なります。
| 部品番号 | インダクタンス | Isat | Idc | DCR 最大 | 本体サイズ | 単価 |
|---|---|---|---|---|---|---|
| VCMA-0420-R33-M-1A | 0.33 µH | 16 A | 10 A | 8 mΩ | 4.75 × 4.45 × 2 mm | $0.21 |
| VCMA-0530-R33-M-1A | 0.33 µH | 19 A | 16 A | 5 mΩ | 5.7 × 5.4 × 3 mm | $0.29 |
| VCMA-1350-R33-M-1A | 0.33 µH | 66 A | 46 A | 0.69 mΩ | 13.8 × 12.9 × 5 mm | $0.75 |
購入
単価 · USD / 個$0.305 個の場合
数量別価格ティアを選択すると数量が設定されます。
| 数量 | 単価 | 金額 |
|---|---|---|
| 5–49 | $0.3 | $1.50 |
| 50–149 | $0.22 | $11.00 |
| 150–499 | $0.191 | $28.65 |
| 500–2999 | $0.142 | $71.00 |
商品小計$1.50商品金額のみで、包装、取扱手数料、送料、関税、税金は含みません。包装と取扱手数料はカートに表示されます。送料、関税、税金は別途確認します。
- 最小発注数量
- 5 個
- 発注単位
- 1 個
- 在庫状況
- メーカー在庫あり
- 発送準備
- 2 日
中国から発送配送方法：DHL Express配送先の国を選択すると輸送日数の目安を表示します。
発送準備と輸送の日数は別々に計算します。到着予定は目安です。実際の配送ルートと追跡情報をご確認ください。
包装選択した数量の場合
- フルリールの標準数量
- 1500 個
- 包装形態
- カットテープ · 5 個
- カットテープ料金
- なし
- オンライン注文の上限
- 2999 個
包装と取扱手数料はカートに表示されます。送料、関税、税金は別途確定します。
この数量をカートに入れて、注文費用と利用可能な支払い手順を確認してください。求められた場合はログインしてください。
選定と用途
選定のポイント
Choosing inductance
L ≈ (Vin − Vout) × Vout ÷ (Vin × fsw × ΔI), with ΔI at 20–40% of the output current. The series covers 0.22–22 µH in one body, so changing the value needs no new layout.
Saturation current Isat
the current at which inductance falls about 30%; keep the peak current below it.
Heating current Idc
the current that raises the part about 40 °C above a 25 °C ambient; ambient plus rise stays within 125 °C.
DC resistance
sets the conduction loss. Typical 2.5–175 mΩ across the series; use the maximum for loss budgets.
Rated voltage
75 V maximum; check it against the input voltage.
Height
Max 3.0 mm. More current: VCMA-1040; lower: VCMA-0420.
