MAZO VCMA-0630 パワーインダクタシリーズ：全 19 値、飽和と温度上昇の限界、選び方

MST EngineeringMST日本語2026年10月21日に投稿

MST Engineering が英語原文から翻訳しました。 原文を表示

要点： MAZO VCMA-0630-xxx-M-1A シリーズは、最大 7.3x6.8x3.0 mm パッケージの磁気シールド型・AEC-Q200 認定パワーインダクタで、インダクタンスは 0.22 ～ 22.0 µH の 19 値（±20 %、1 MHz / 1.0 V で測定）です。Isat（標準）は 40.0 A から 3.5 A、DCR は 2.5 mΩ（標準）から 200.0 mΩ（最大）です。以下の数値はすべて MAZO VCMA-0630 データシート リビジョン A2 からの引用です。基準はこのページではなく同文書です。

電気的特性一覧（MAZO VCMA-0630 データシート rev A2）

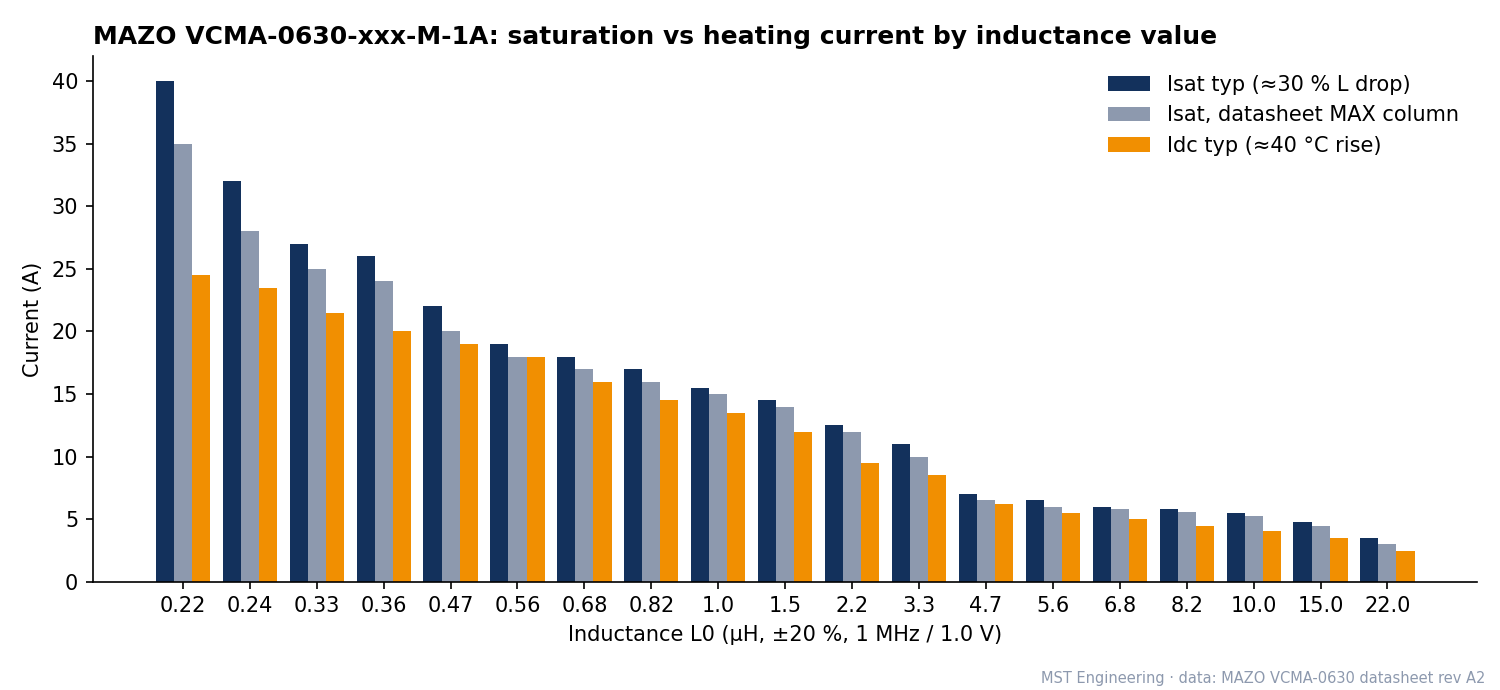

MAZO VCMA-0630 シリーズの集合棒グラフ：0.22 ～ 22.0 µH の各値の Isat 標準値、データシート MAX 列の Isat、Idc 標準値
品番L0 (µH)DCR 標準 / 最大 (mΩ)Idc 標準 / MAX 列 (A)Isat 標準 / MAX 列 (A)
[VCMA-0630-R22-M-1A](/store/mazo-power-inductors/VCMA-0630-R22-M-1A)0.222.5 / 3.024.5 / 24.040.0 / 35.0
[VCMA-0630-R24-M-1A](/store/mazo-power-inductors/VCMA-0630-R24-M-1A)0.242.6 / 3.123.5 / 23.032.0 / 28.0
[VCMA-0630-R33-M-1A](/store/mazo-power-inductors/VCMA-0630-R33-M-1A)0.333.0 / 3.521.5 / 21.027.0 / 25.0
[VCMA-0630-R36-M-1A](/store/mazo-power-inductors/VCMA-0630-R36-M-1A)0.363.3 / 3.720.0 / 19.026.0 / 24.0
[VCMA-0630-R47-M-1A](/store/mazo-power-inductors/VCMA-0630-R47-M-1A)0.473.5 / 4.119.0 / 18.022.0 / 20.0
[VCMA-0630-R56-M-1A](/store/mazo-power-inductors/VCMA-0630-R56-M-1A)0.563.9 / 4.518.0 / 17.019.0 / 18.0
[VCMA-0630-R68-M-1A](/store/mazo-power-inductors/VCMA-0630-R68-M-1A)0.684.8 / 5.316.0 / 15.518.0 / 17.0
[VCMA-0630-R82-M-1A](/store/mazo-power-inductors/VCMA-0630-R82-M-1A)0.825.4 / 6.014.5 / 14.017.0 / 16.0
[VCMA-0630-1R0-M-1A](/store/mazo-power-inductors/VCMA-0630-1R0-M-1A)1.06.7 / 7.413.5 / 13.015.5 / 15.0
[VCMA-0630-1R5-M-1A](/store/mazo-power-inductors/VCMA-0630-1R5-M-1A)1.59.5 / 11.012.0 / 11.514.5 / 14.0
[VCMA-0630-2R2-M-1A](/store/mazo-power-inductors/VCMA-0630-2R2-M-1A)2.213.5 / 15.09.5 / 9.012.5 / 12.0
[VCMA-0630-3R3-M-1A](/store/mazo-power-inductors/VCMA-0630-3R3-M-1A)3.318.0 / 22.08.5 / 8.011.0 / 10.0
[VCMA-0630-4R7-M-1A](/store/mazo-power-inductors/VCMA-0630-4R7-M-1A)4.728.0 / 33.06.2 / 5.77.0 / 6.5
[VCMA-0630-5R6-M-1A](/store/mazo-power-inductors/VCMA-0630-5R6-M-1A)5.637.0 / 42.05.5 / 5.06.5 / 6.0
[VCMA-0630-6R8-M-1A](/store/mazo-power-inductors/VCMA-0630-6R8-M-1A)6.842.5 / 48.05.0 / 4.86.0 / 5.8
[VCMA-0630-8R2-M-1A](/store/mazo-power-inductors/VCMA-0630-8R2-M-1A)8.254.0 / 60.04.5 / 4.25.8 / 5.6
[VCMA-0630-100-M-1A](/store/mazo-power-inductors/VCMA-0630-100-M-1A)10.062.0 / 67.04.1 / 3.85.5 / 5.3
[VCMA-0630-150-M-1A](/store/mazo-power-inductors/VCMA-0630-150-M-1A)15.095.0 / 108.03.5 / 3.24.8 / 4.5
[VCMA-0630-220-M-1A](/store/mazo-power-inductors/VCMA-0630-220-M-1A)22.0175.0 / 200.02.5 / 2.33.5 / 3.0
他社品と比較する際に重要なデータシートの注記：
  • Isat は L0 が約 30 % 低下する直流電流です。20 % 定義（他社で使用）では同じコアでも数値が低くなります。
  • Idc は周囲温度 25 °C から約 40 °C の温度上昇を生じる直流電流です。
  • Idc と Isat の MAX 列は標準値より低い値です。設計マージンには標準値ではなくこの列を使ってください。
  • 定格電圧はシリーズ全値で 75 V です。
  • 動作温度範囲は –55 °C ～ +125 °C で自己発熱を含みます：部品温度（周囲 + 上昇）は 125 °C 以下に保つ必要があります。

どの限界が先に来るか

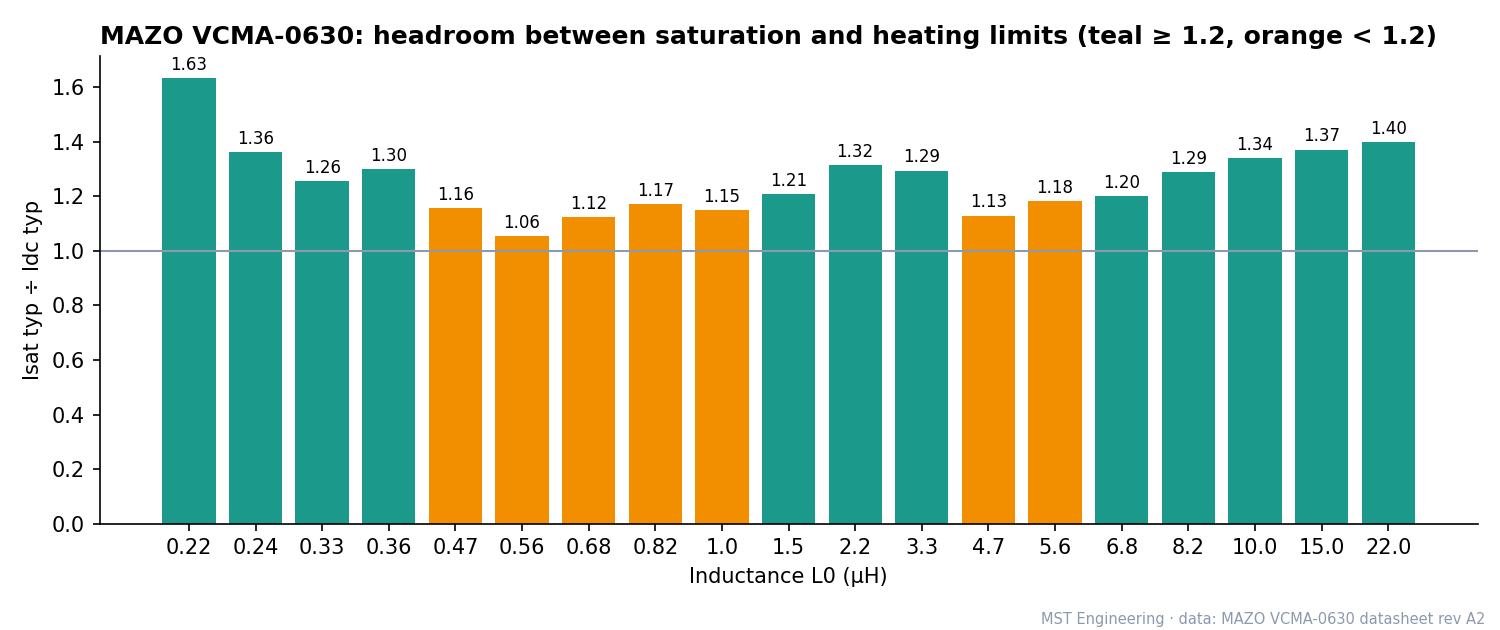

MAZO VCMA-0630 各値の Isat 標準値 ÷ Idc 標準値の棒グラフ。VCMA-0630-R56-M-1A の 1.06 から VCMA-0630-R22-M-1A の 1.63 まで
Isat ÷ Idc は、40 °C 上昇を生じる電流に対してどれだけのピーク電流（リップル + 過渡）に耐えるかを示します。本シリーズでは 1.06（VCMA-0630-R56-M-1A）から 1.63（VCMA-0630-R22-M-1A）です。比が 1.2 未満の値（VCMA-0630-R47-M-1A, VCMA-0630-R56-M-1A, VCMA-0630-R68-M-1A, VCMA-0630-R82-M-1A, VCMA-0630-1R0-M-1A, VCMA-0630-4R7-M-1A, VCMA-0630-5R6-M-1A）はピーク余裕が小さいため、まず Isat で選定し、その後発熱を確認してください。

直流抵抗と損失

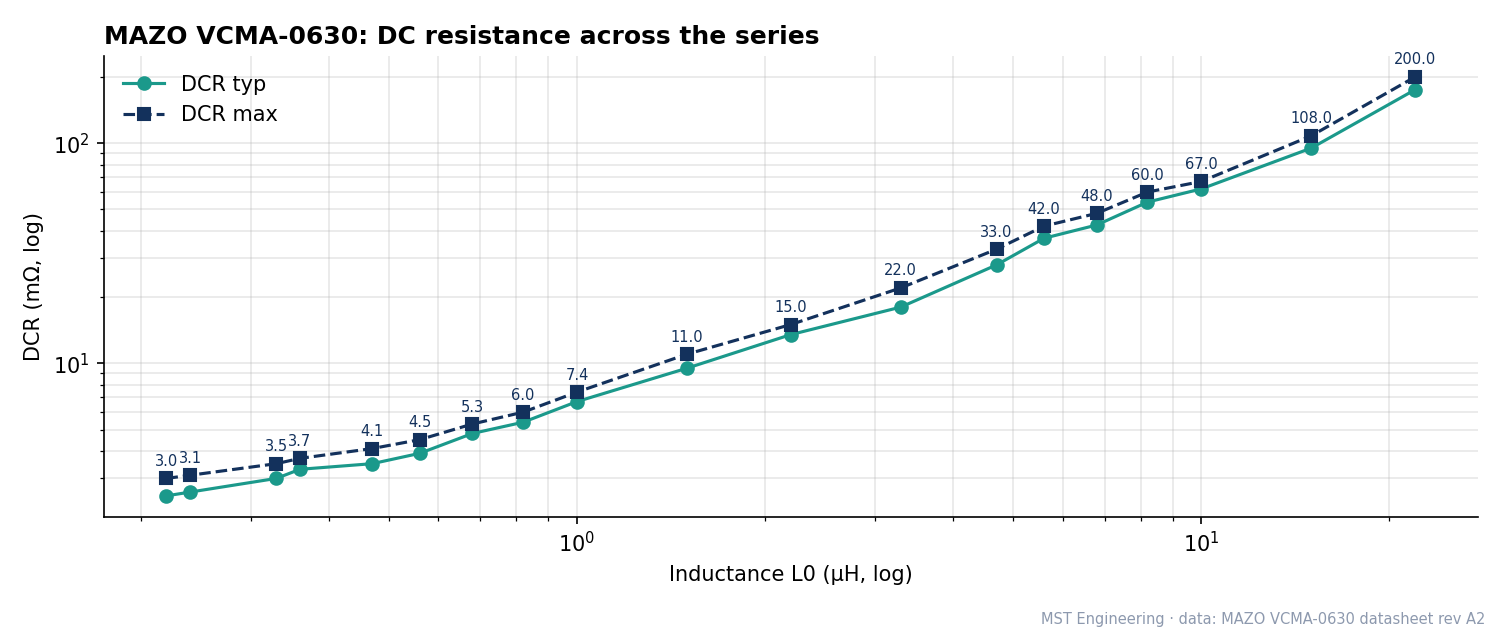

MAZO VCMA-0630 シリーズの DCR 標準値と最大値をインダクタンスに対してプロットした両対数グラフ。2.5 mΩ から 200.0 mΩ
直流銅損は I² × DCR です。最悪条件の損失・温度見積もりには DCR 最大値の列を使ってください。

値の選び方（代替品の確認）

1. 必要なインダクタンスから始め、ピーク電流を Isat の MAX 列と比較します。 2. RMS 電流を Idc と比較し、最高周囲温度での部品温度を見積もります：125 °C 以下である必要があります。 3. 他社品を置き換える場合は条件を揃えて比較します：Isat の低下率定義、温度上昇の定義、インダクタンス測定周波数と電圧、高さとランドパターン。データシートだけで互換性は確定しません。実基板で確認してください。

メーカー原文書（リンクのみ）

1. MAZO VCMA-0630 データシート、リビジョン A2（電気的特性、寸法、リフロープロファイル、梱包）。https://store.mst-sg.com/storefront/mazo-datasheets/VCMA-0630/MAZO-VCMA-0630-datasheet-A2.pdf

見積もり・サンプル依頼

表の各品番は RFQ ボタン付きのストアページにリンクしています。現在お使いの部品と VCMA-0630 の値を MST に比較させたい場合は、[部品探し依頼](/community/new?kind=part_request&mpn=VCMA-0630-1R5-M-1A)を投稿するか、[調達 RFQ](/services/sourcing-rfq?sourcing_mode=supplier_match) を送信してください。現行品番、ピーク・RMS 電流、スイッチング周波数、周囲温度、高さ制限を添えてください。
