Respuesta corta: Dos inductores de potencia con la misma inductancia y corrientes parecidas a menudo no son comparables, porque cada fabricante define los números de otra manera. Antes de llamar sustituto a una pieza, ponga ambas hojas de datos en la misma base para cinco campos: condición de prueba de la inductancia, definición de caída de Isat, aumento de temperatura de la corriente de calentamiento, rango de temperatura (ambiente o de la pieza) y tamaño/huella. Esta guía usa tres hojas de datos oficiales como ejemplo: Bourns SRP1038A, Coilcraft XAL4020 (Document 806) y MAZO VCMA-0420 (revision A4).

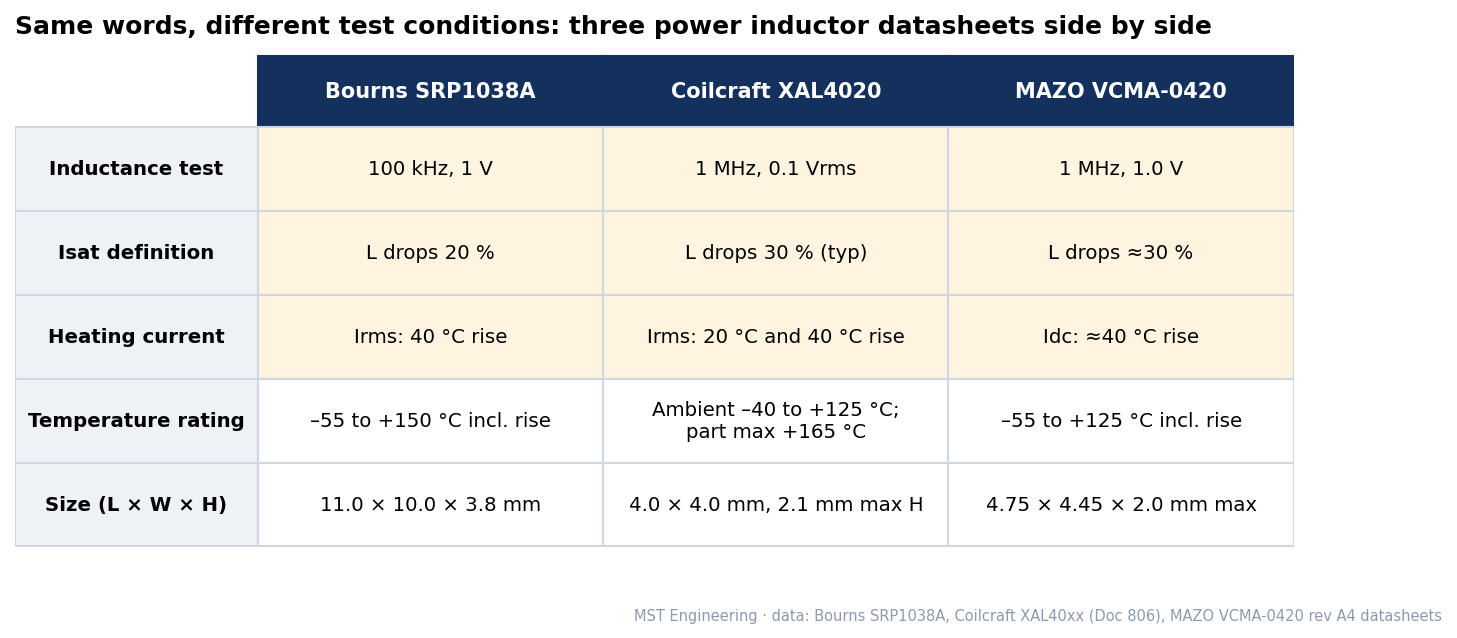

1. Los cinco campos, lado a lado
| Campo | Bourns SRP1038A | Coilcraft XAL4020 | MAZO VCMA-0420 |
|---|---|---|---|
| Prueba de inductancia | 100 kHz, 1 V | 1 MHz, 0.1 Vrms, 0 Adc | 1 MHz, 1.0 V |
| Definición de Isat | La inductancia cae 20 % | Caída de inductancia del 30 % (típ.) a 25 °C | L0 cae aproximadamente 30 % |
| Corriente de calentamiento | Irms: aumento de 40 °C | Irms: columnas de aumento de 20 °C y de 40 °C | Idc: aumento de aproximadamente 40 °C desde 25 °C |
| Rango de temperatura | –55 °C a +150 °C, aumento incluido | Ambiente –40 °C a +125 °C con Irms de 40 °C; pieza máx. +165 °C | –55 °C a +125 °C, ambiente más autocalentamiento |
| Tamaño | 11.0 × 10.0 × 3.8 mm | 4.0 × 4.0 mm, altura máx. 2.1 mm | 4.75 × 4.45 × 2.0 mm máx. |
2. Isat: 20 % y 30 % son números distintos para el mismo núcleo
La corriente de saturación es la corriente continua a la que la inductancia ha caído un porcentaje dado. En la misma pieza, la definición del 30 % se alcanza a mayor corriente que la del 20 %, así que una Isat del 30 % parece mayor. Ejemplo ya publicado en este foro: SRP1038A-R36M tiene 60 A con caída del 20 %, mientras que MAZO VCMA-1040-R36-M-1A tiene 54 A típ. con caída de aproximadamente 30 % ([comparación completa](/community/t/11-srp1038a-r36m-bourns-0-36-h-power-inductor-specs-and-mazo)). Esos dos números no se pueden ordenar entre sí. Pida al fabricante la curva L frente a I, o compare a su propia corriente de pico en las curvas que imprimen ambas hojas.
3. Corriente de calentamiento: revise el ΔT detrás del número
Coilcraft da para XAL4020-221ME 12.0 A con aumento de 20 °C y 16.8 A con aumento de 40 °C: la misma pieza, dos números. MAZO y Bourns usan un aumento de 40 °C. Compare 40 °C con 40 °C. Los tres fabricantes indican que el aumento depende del cobre de la placa, el flujo de aire y las piezas cercanas, así que verifíquelo en la aplicación.

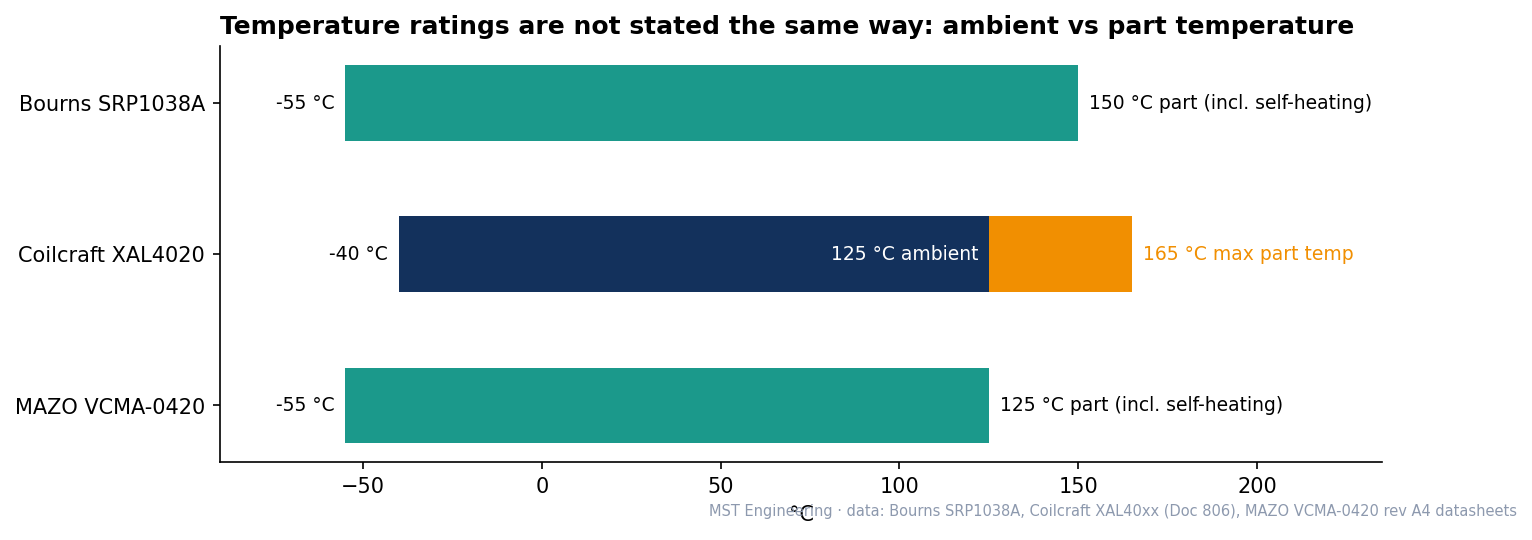

4. Rango de temperatura: ¿ambiente o de la pieza?
Bourns y MAZO dan un rango que ya incluye el autocalentamiento, así que la propia pieza debe quedar dentro. Coilcraft da un rango ambiente con la corriente de aumento de 40 °C más una temperatura máxima de pieza de 165 °C. Una pieza de 125 °C con aumento incluido que sustituye a otra con límite de pieza de 165 °C tiene mucho menos margen térmico al mismo ambiente.

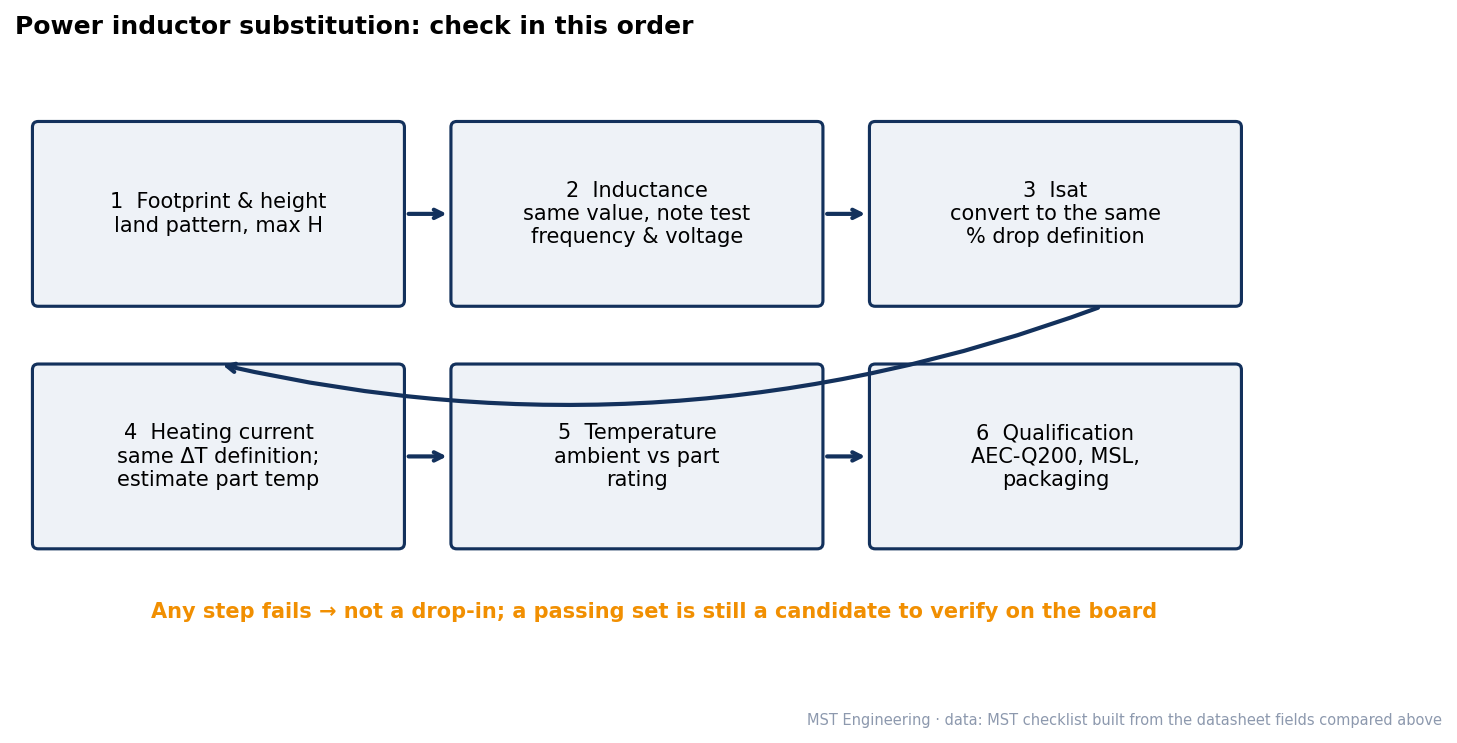

5. Orden de verificación
1. Huella y altura: compare las huellas, no solo el cuerpo. VCMA-0420 mide 4.75 × 4.45 × 2.0 mm máx. frente a XAL4020 con 4.0 × 4.0 mm y 2.1 mm de altura máx. ([comparación completa](/community/t/3-can-vcma-0420-r22-m-1a-replace-xal4020-221mec-a-datasheet-co)).
2. Inductancia a la misma frecuencia y tensión de prueba.
3. Isat con la misma definición de % de caída, frente a su corriente de pico.
4. Corriente de calentamiento con el mismo ΔT y luego temperatura estimada de la pieza.
5. Rango de temperatura: ambiente o de la pieza.
6. Calificación y logística: AEC-Q200, MSL, tamaño de carrete.
Una pieza que pasa las seis sigue siendo un candidato. La intercambiabilidad solo se confirma en su placa.
